오류 제어, 흐름 제어, 혼잡 제어

TCP는 연결형 프로토콜이자 신뢰성 있는 통신을 제공하는 프로토콜!

• 재전송을 기반으로 다양한 오류를 제어
• 흐름 제어를 통해 처리할 수 있을 만큼의 데이터 송수신
• 혼잡 제어를 통해 네트워크가 혼잡한 정도에 따라 전송량 조절

---

1. 재전송 기반 오류 제어

• 오류 검출과 재전송
• TCP 세그먼트의 체크섬 필드, 충분할까??
  • 충분하지 않음
  • 데이터가 훼손되어 있는지만 나타내주기 때문

    신뢰성을 제대로 보장하려면
    • 송신 호스트가 송신한 세그먼트에 문제가 발생했음을 인지할 수 있어야 함
    • 오류를 감지하게 되면 해당 세그먼트를 재전송할 수 있어야



그렇다면 TCP는 언제 오류를 검출하고 재전송할까

• 중복된 ack 세그먼트를 수신했을 때
• 타임아웃이 발생했을 때

1) 중복된 ACK 세그먼트를 수신했을 때





2) 타임아웃이 발생했을 때

• 호스트가 세그먼트를 전송할 때마다 재전송 타이머(retransmission timer) 시작
• 타임아웃이 발생할 때까지 ACK 세그먼트를 받지 못하면 재전송





문제가 발생한 그 세그먼트를 재전송할 수 있어야겠지?



재전송 기반: ARQ(Automatic Repeat Request, 자동 재전송 요구)

• 수신 호스트의 답변(ACK)과 타임아웃을 토대로 문제점을 진단하고,
• 문제가 생긴 메시지를 재전송함으로써 신뢰성을 확보하는 방식

ARQ의 대표적인 세 가지 방식

• Stop-and-Wait ARQ
• Go-Back-N ARQ
• Selective Repeat ARQ

Stop-and-Wait ARQ

• 제대로 전달했음을 확인하기 전까지는 새로운 메시지를 보내지 않는 방식
• 송신하고 확인받고, 송신하고 확인받고...
• 장점: 단순하지만, 좋은 신뢰성을 보장
• 단점: 네트워크의 이용 효율이 낮아지고 성능이 저하됨

  • 송신 호스트(A): 확인 응답을 받기 전에는 더 보내고 싶어도 못 보냄
  • 수신 호스트(B): 더 많은 데이터를 처리할 수 있어도 하나씩만 확인 응답
  • 문제 해결방법
    • 각 세그먼트에 대한 ACK 세그먼트가 도착하기 전이라도 여러 세그먼트를 보낼 수 있어야 함
    • 파이프라이닝(pipelining) -> 연속해서 메시지를 전송할 수 있는 기술

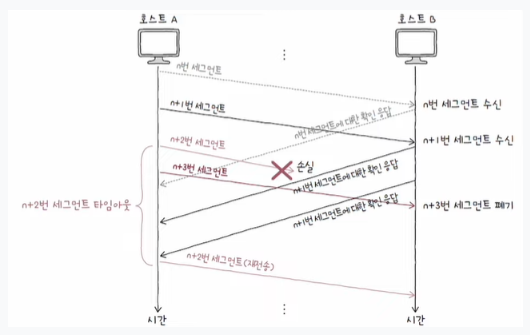

Go-Back-N ARQ

• 파이프라이닝 기반 ARQ 일종
• 여러 세그먼트 전송 중 오류가 발생하면 해당 세그먼트부터 전부 재전송
• 순서 번호 n번에 대한 ACK 세그먼트는 'n번만의' 확인 응답이 아닌 'n번까지의 누적 확인 응답'
  • -> 누적 확인 응답 (CACK, Cumulative Acknowledgement)

[참고] 빠른 재전송(fast retransmit) - 오늘날의 tcp에서는 대부분 활성화되어 있음

• 재전송 타이머가 만료되기 전이라도 세 번의 동일한 ack 세그먼트를 받았다면 곧바로 재전송
• 타이머가 끝날 때까지 기다리는 시간을 줄일 수 있음

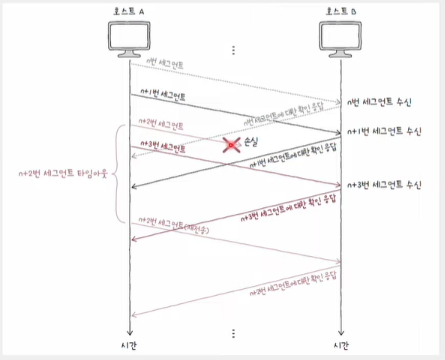

Selective Repeat ARQ

• 선택적으로 재전송: 각각의 패킷들에 대해 ACK세그먼트를 보내는 방식
• Go-Back-N ARQ의 ACK 세그먼트가 누적 확인 응답이라면, Selective Repeat ARQ의 ACK 세그먼트는 개별 확인 응답
• 오늘날 대부분의 호스트는 Selective Repeat ARQ 지원
• Selective Repeat ARQ를 사용하지 않을 경우, Go-Back-N ARQ로 동작



2. 흐름 제어

파이프라이닝 기반 Go-Back-N ARQ/Selective Repeat ARQ

• 파이프라이닝 기반 Go-Back-N ARQ/Selective Repeat ARQ가 정상 동작하려면
  • 수신 호스트가 한 번에 얼마나 받아 처리할 수 있는지 반드시 고려해야 함
  • 호스트가 한 번에 받아서 처리할 수 있는 세그먼트의 양에는 한계가 있기 때문



한번에 받아서 처리할 수 있는 만큼만 보내주는 것을 흐름제어라고 함



TCP의 흐름 제어

• 송신 호스트가 수신 호스트의 처리 속도를 고려하여 송수신 속도를 균일하게 유지하는 기능
• Stop-and-Wait ARQ를 사용하면 별도의 흐름 제어가 필요하지 않음
• 파이프라이닝 기반의 Go-Back-N ARQ와 Selective Repeat ARQ에서는 흐름 제어 필요

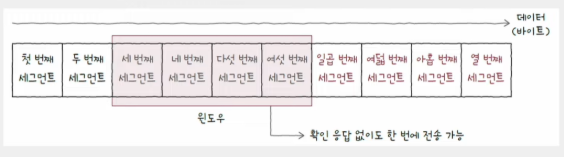

슬라이딩 윈도우(sliding window): TCP 흐름 제어 기법

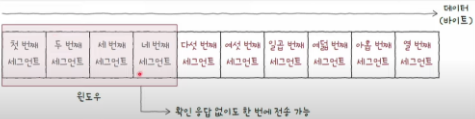

• 윈도우(window) - 송신 호스트가 파이프라이닝할 수 있는 최대량. 즉, 윈도우의 크기만큼 확인 응답을 받지 않고도 한 번에 전송 가능하다는 의미



• 첫 번째 세그먼트~네 번째 세그먼트까지가 확인 응답을 받지 않고도 전송할 수 있는 양
• 윈도우 크기에서 벗어난 숫자에 해당하는 세그먼트는 전송할 수 없음

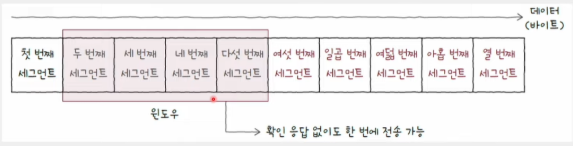

이 상태에서 첫번째 세그먼트에 대한 ACK 세그먼트를 받았다면 윈도우는 오른쪽으로 한칸 이동







두번째 세그먼트에 대한 ack 세그먼트를 받았다면 윈도우가 점차 오른쪽으로 미끄러지듯 움직임

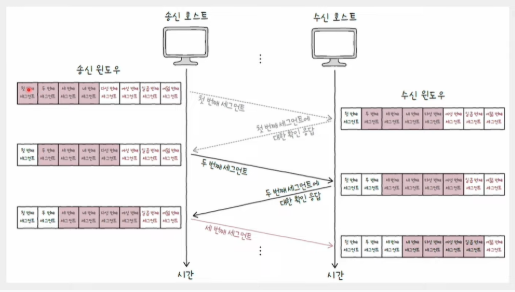

송신 측의 윈도우도 있다

• 수신 호스트는 TCP 헤더(윈도우 필드)를 통해 송신 호스트에게 자신이 받을 데이터의 양을 알려줌
• 송신 윈도우 : 헤더로 전달받은 수신 윈도우 토대로 연산



이게 흐름제어다!!!!





3. 혼잡 제어



혼잡 : 많은 트래픽으로 인해 패킷의 처리 속도가 늦어지거나 유실될 우려가 있는 네트워크 상황



TCP의 혼잡 제어

• 송신 호스트가 혼잡한 정도에 맞춰 유동적으로 전송량을 조절하는 기능
• 흐름 제어의 주체가 수신 호스트라면 혼잡 제어의 주체는 송신 호스트
• 혼잡 윈도우 : 혼잡 없이 전송할 수 있을 법한 데이터양
  • -> 혼잡 윈도우가 크면? 한 번에 전송할 수 있는 세그먼트 수가 많음
  • -> 혼잡 윈도우가 작으면? (네트워크가 혼잡한 상황) 한번에 전송할 수 있는 세그먼트 수가 적음
• 수신 윈도우는 수신 호스트가 헤더로 알려줌
• 혼잡 윈도우는 송신 호스트가 알아서 직접 계산해서 알아내야 함



이 계산하는 알고리즘을 혼잡제어 알고리즘이라고 함





• 혼잡 제어를 수행하는 일련의 방법
• 가장 기본적인 알고리즘인 AIMD(Additive Increase/Multiplicative Decrease)
  • -> 합으로 증가, 곱으로 감소
  • -> 혼잡이 감지되지 않는다면 혼잡윈도우를 RTT(Round Trip Time) (메시지를 전송한 뒤 그에 대한 답변을 받는데까지 걸리는 시간)마다 1씩 선형적으로 증가
  • -> 혼잡이 감지되면 혼잡 윈도우를 절반으로 떨어뜨리는 동작을 반복 (중복된 ACK 세그먼트를 수신하거나 타임아웃이 발생했을 때 아 지금 혼잡하구나)

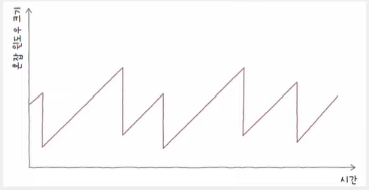

혼잡 윈도우는 톱니 모양으로 변화

혼잡 제어 알고리즘의 종류

• AIMD
• 느린 시작 알고리즘
  • -> 혼잡 윈도우를 1부터 시작해서 문제 없이 수신된 ACK세그먼트 하나당 1씩 증가시키는 방식
  • -> 혼잡 윈도우는 RTT마다 2배씩 지수적으로 증가: 초기 전송 속도 빠른 확보

TCP의 혼잡 제어 알고리즘

• 느린 시작 임계치(slow start threshold)
• 혼잡 윈도우 값이 계속 증가하다가,
  1. 혼잡 윈도우 크기가 느린 시작 임계치 이상이 되거나
  2. 타임아웃이 발생하거나
  3. 세 번의 중복된 ACK 세그먼트를 수신하면
• 다음 세 가지 방법 중 하나를 선택



상황 분류	방법
타임아웃 발생	혼잡 윈도우 값을 1로, 느린 시작 임계치를 혼잡이 감지되었을 시점의 혼잡 윈도우 값의 절반으로 초기화한 뒤 느린 시작 재개
혼잡 윈도우 >= 느린 시작 임계치	느린 시작 종료, 혼잡 회피 수행
세 번의 중복 ACK 발생	(빠른 재전송 후) 빠른 회복 수행



이런 상황에서 종료됨

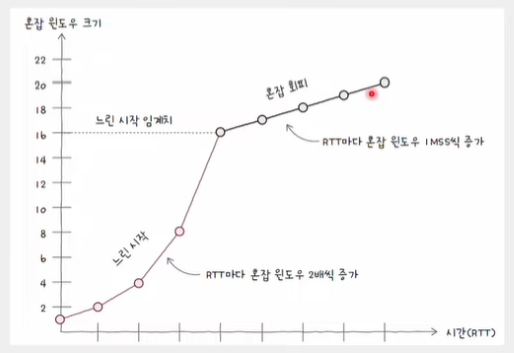

혼잡 회피 알고리즘

• 혼잡 회피 알고리즘
  • RTT마다 혼잡 윈도우를 1MSS씩 증가시키는 알고리즘
  • 혼잡 윈도우 크기 선형적으로 증가
  • "위워": 느린 시작 임계치를 넘어서면 혼잡 여지가 있으니 조심해서 혼잡 윈도우 증가

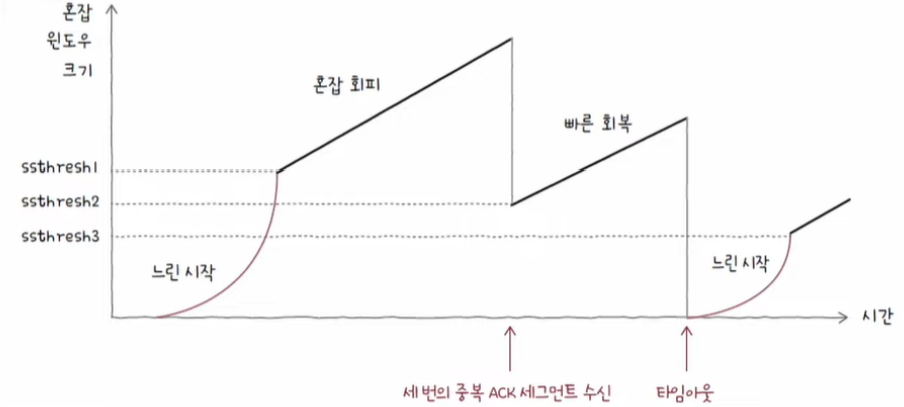

빠른 회복(fast recovery) 알고리즘

• 세 번의 중복된 ACK 세그먼트 수신: 빠른 재전송 + 빠른 회복 알고리즘
• 빠른 전송을 위해 느린 시작은 건너뛰고 혼잡 회피를 수행하는 알고리즘
• 단, 빠른 회복 도중이라도 타임아웃이 발생하면 다시 느린 시작을 수행

혼잡 제어 알고리즘 총



명시적 혼잡 알림(ECN)

중간 노드의 도움으로 혼잡을 제어하는 ECN

• 혼잡 감지, 혼잡 윈도우 계산, 재전송 : 오로지 송신 호스트의 몫
• 혼잡을 회피하기 위해 네트워크 중간 장치(주로 라우터)의 도움을 받는 방법

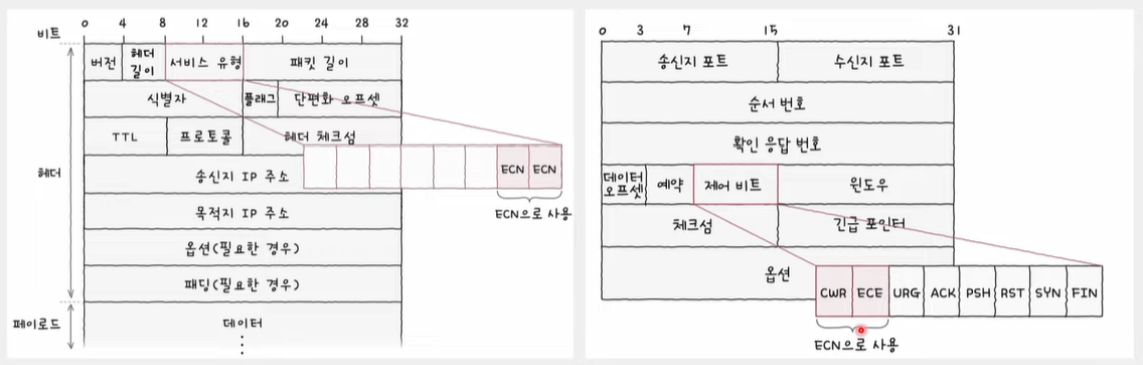

호스트가 ECN을 지원할 경우 : TCP/IP 헤더에 ECN 관련 비트 추가





ECN을 통한 혼잡 제어

• 송신 호스트만 혼잡 제어를 수행할 경우 문제가 발생한 이후에 비로소 혼잡 제어
• ECN을 이용하면 수신 호스트의 ACK 세그먼트(라우터의 경고)를 통해 더 빠르게 혼잡을 감지
